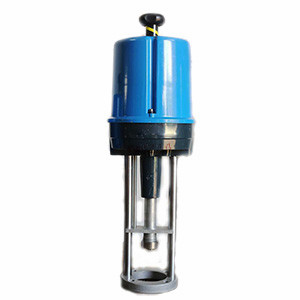

PS型電動執行器 技術參數

1.智能化—以微處理為核心控制器，實現多功能。
2.一體化—具有機電儀一體化設計思想，結構合理。
3.系列化—執行機構輸出力選擇范圍多，與閥門連接方式多樣化。
4.輕量化—產品體積小重量也明顯減小，另外材料采用輕金屬后使執行機構的重量減輕。
5.操作便—實現閥門位置的自動定位，大大方便操作人員的煩瑣調試。
6.精度高—傳動全部采用小齒隙高精度齒輪，具有效率高、噪聲低、壽命長、穩定可靠、無需再加油等特點。
7.電機好—驅動電機采用高性能稀土磁性材料制作的永磁直流電機，運行平穩。具有體積小、力矩大、抗堵轉、控制精度高等特點。

PS型電動執行器 技術參數

環境溫度	-25℃～65℃；
相對濕度	≤95%；
電源電壓	AC 220V（AC380V,AC24V）±10% /50Hz,DC24V
基本誤差	±1.0%（以額定行程的百分數表示）
靈敏度	0.5-2%可調（以額定行程的百分數表示）
輸入信號	4-20mA；0-10mA；0-5;1-5V；0-10V
輸出信號	4-20mA；0-10mA；0-5;1-5V；0-10V
輸入阻抗	250Ω
輸出阻抗	<600Ω
防護等級	IP67

PS型電動執行器 規格大小

標準 型號	推力 (kN)	速度 (mm/s)	大行程(mm)	電源	電機 率（W）	電機保護	手動 操作	防護等級	重量（kg）
PSL-202	2.0	0.8	50	按要求	20	允許堵轉	手輪	IP67	7.5
PSL-204	4.0	0.8	50	按要求	40	允許堵轉	手輪	IP67	7.7
PSL-208	8.0	0.8	65	按要求	60	允許堵轉	手輪	IP67	9.6
PSL-210	10.0	0.8	65	按要求	80	允許堵轉	手輪	IP67	9.8
PSL-312	12.0	1.0	100	按要求	100	允許堵轉	手輪	IP67	22.0
PSL-316	16.0	1.0	100	按要求	120	允許堵轉	手輪	IP67	22.4
PSL-320	20.0	1.0	100	按要求	140	允許堵轉	手輪	IP67	23.0
PSL-325	25.0	1.0	100	按要求	160	允許堵轉	手輪	IP67	23.0

PS型電動執行器結構圖

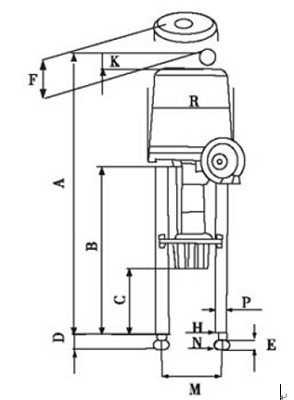

PS型電動執行器安裝尺寸

型號	外形尺寸
	A	B	C	D	E	F	H	M	P	R
PSL-202 PSL-204	459	237	116	35	30	120	￠16	100	φ20	φ177
PSL-208	560	256	120	35	35	150	￠16	100	φ20	φ197
PSL-210	560	256	120	35	35	150	￠16	118	φ20	φ197
PSL-312 PSL-316 PSL-320 PSL-325	788	450	174	45	25	230	￠20	155	Φ32	Φ218

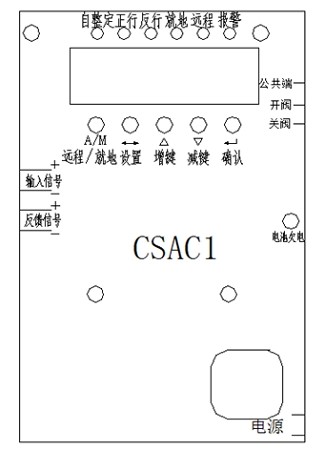

PS型電動執行器接線圖
